    优众力3000KN压力测力传感器精度

    2018-04-04 13:01:10  来源:深圳市优众力科技
    深圳市优众力科技生产各种规格大量程测力传感器,可定制种种规格尺寸的3000KN力传感器,可分为轮辐式3000KN拉压传感器,柱式3000KN压力传感器,螺杆拉伸式3000KN测力传感器,空心式3000KN力传感器,其外形结构不同会导致传感器精度不一样,优众力科技以十年制造大吨位测力传感器经验,给大家解讲不同结构3000KN传感器的精度;
    一、轮辐式传感器精度在0.05(小量程)~0.5%(大量程)精度;小量程结构精度高于大量程结构,外形尺寸越大,在整体测量过程中可能出现在偏移量越多:
    a.弹性体工作区的工艺性能好,包括机械加工、粘贴和密封安装工艺好。
    b.对作用力位置的变化和干扰力的影响不敏感。弹性体应变敏感区的应力分布,希望只随作用力的大小而变化。
    c.要有很好的刚性。为了使传感器工作状态保持稳定,减轻外界振动干扰的影响,应尽量使弹性体在负荷作用下的弹性位移减少,使之具有较高的固有频率。
    d.具有低外形结构,安装方便,互换性好。低外形结构可以增强抗侧向力的能力,使工作状态稳定。
    e.要有简单合理的整体性结构。弹性体应尽量为一个整体,避免组合式结构。减少诸如紧固松动、焊接变形等带来的影响,并有利于简化加工工艺,降低成本。

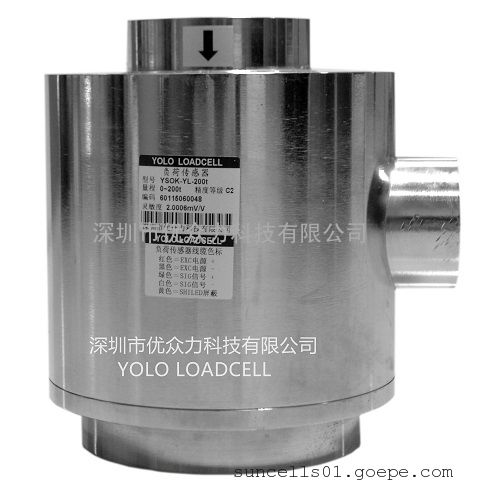

    二、柱式结构传感器精度在0.05%(小量程)~0.3%(大量程)精度,主要是按柱式结构紧凑、过载能力比较强、固有频率高动态响应快、安装较方便,力值对传感器误差小等设计及特点;
    a.采用单层膜片或双层膜片焊接密封工艺后,可获得很好的抗侧、抗扭能力。
    b.传感器刚性好,固有频率高,动态响应好,有利于动态丈量。
    c.柱式传感器的计量轴线与负荷方向重合,低漂移,平安可靠,不存在固止边境条件对它影响和约束。所以柱式传感器有比其它任何结构的传感器小得多的不重复度误差和滞后误差。
    d.弹性体的几何形状简单,输出对称性好,设计计算、机械加工、外表处置都极简单。
    e.对振动不敏感,抗偏载能力强,一般使用清晰度下可允许3g拜动;抗过载能力和抗冲击能力均优于其它任何其他结构的传感器。
    f.测量精度高,结构紧凑,体积小,重量轻,密封性好,坚固耐用,稳定性好,
    三、螺杆式结构传感器精度0.1%~0.5%,结构外形和螺杆相似,两端带安装孔,但高度远远高于柱式结构,其测量时受力略差于柱式,所以精度会比柱式差
    四、空心测力传感器,精度在0.5%~1%,主要是其外形结构和我们筒状物品相似,中心空心大,尺寸高。决定了精度无法太高。
