    标准测力仪故障判定和调试

    2019-09-05 14:37:45  来源:深圳市优众力科技有限

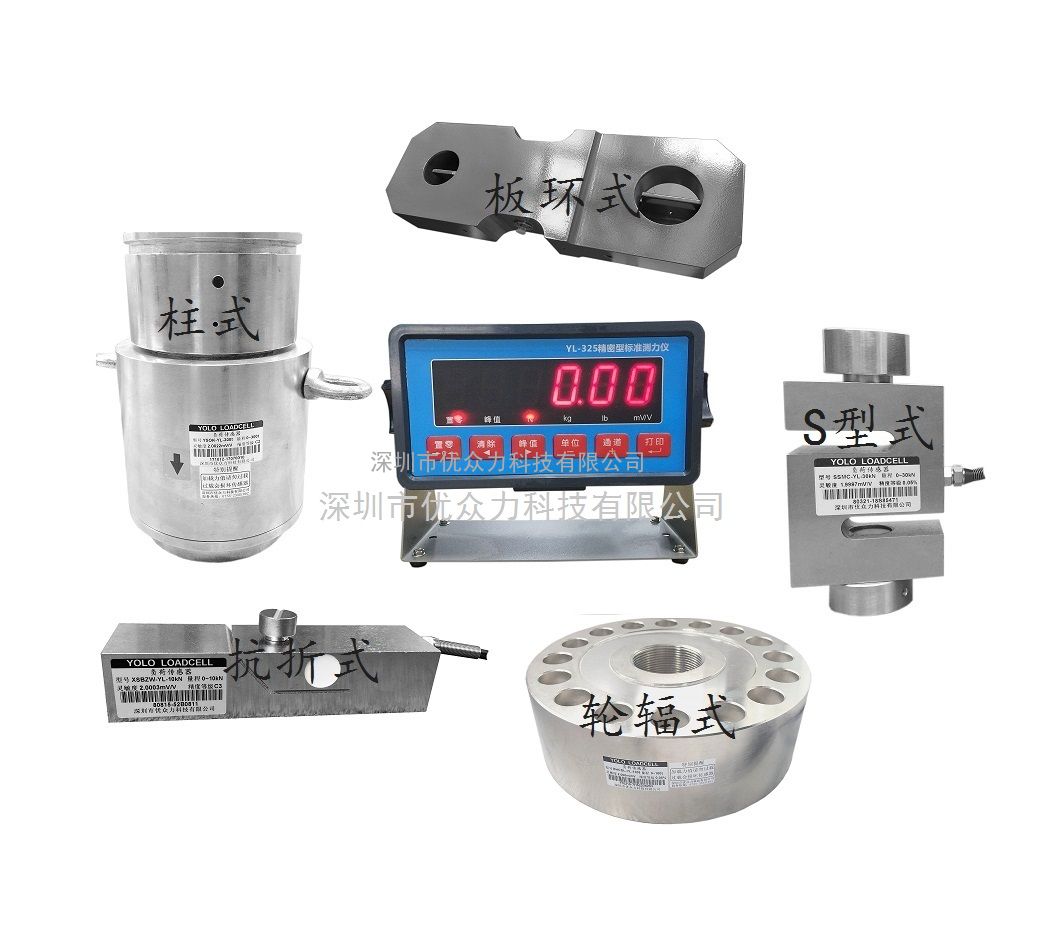

    标准测力仪由力传感器及配套的指示装置组成。当力传感器受力时,力的大小由指示装置进行指示。深圳市优众力提供的标准测力仪主要用于材料试验机、压力机等测力仪器、设备的检定和校验。也可用于其它有关仪器、设备、零部件、构件“力值”的测量、检定和校验。其突出特点是数据可靠、质量稳定、不老化、无损耗,属计量设备。是一种经济适用、操作简单、使用方便、准确安全的测量设备。标准测力仪是各质量技术监督、计量检测、科研院所、大专院校、质检机构、相关部门和企业的重点选择设备。
    当标准测力仪出现故障时,如仪表能查看数据时,则首先记录下仪表原始数据:
    负荷点力值数据灵敏度mV/V数据
    CP-0(零点值)
    CP-1(*段mV/V值,测量点力值)
    CP-2(第二段mV/V值,测量点力值)
    CP-3(以此类推记录下6段的值)
    CP-4
    CP-5
    CP-6
    方法如下:
    按《复位》键,在松开《复位》键2秒内持续按压《单位》键。闪烁显示《CP!》时松开按《单位》键,显示《CH X》,再按《-》或《+》键选择通道X,按《确认》键确认,显示〖CP-m〗,按《-》键或《+》键选择负荷点编号m,按《?》键灯点亮,显示第m点的力值或扭矩数据,按《?》键灯点亮,显示第m负荷点灵敏度数据mV/V,再按《?》键重新显示〖CP-m〗,按《-》键或《+》键选择其它负荷点编号m,重复上述骤可查看和记录全部6个负荷点的力值和灵敏度数据,在查看数据过程中显示〖no.CAL〗提示该负荷点以及后续负荷点未进行标定不需要进行记录(通常情况下为标定点小于6个),退出本程序请按《复位》键。
    以上确认好后,先确认测力传感器出线判别以及与YL-325系列测量仪连线方法
    ①出线判别:四线制传感器出线有供桥激励线2条、信号线2条,以两条线作为一组线对,四条线总共可以形成六组线对,使用万用表的2k?电阻档对每一组线对的电阻值进行测量,其中电阻值*大的一组线对为供桥激励线对,电阻值第二大的一组线对为信号线对。
    ②连线方法:传感器出线需焊接在9针D型插头(DB9/M公头)上才能够与测量仪进行连接,连线时将DB9/M公头的第1和2针短接、第4和5针短接,分别连接供桥激励线对的两条线,第6针和9针分别接信号线对的两条线,连线完成后将插头接入测量仪后面白色9孔D型插座(DB9/F母头),开启仪表进入测量状态后按《单位》键至灯点亮,待显示数据稳定后按《置零》键,施加与测量方向相同的适合力值,如果仪表显示正值并且随施力的加大显示数字也随之变大表明传感器与仪表连接正确;如果仪表显示负值并且随施力的加大负向显示数字也随之加大,此时请将与DB9/M公头第6针和9针连接的两条连线互换位置。
    简单故障判断
    我司有一种简易的应变比率信号发生器,此部件一般会在*次购买时赠送给用户,请妥善保存。该发生器能够产生0mV/V和大约2.0mV/V的比率信号,用于仪表的简单调试和故障判断。发生器有1个开关K1,编号K1印在开关的背面。K1为输出幅度开关,按下时输出0mV/V的信号,抬起时输出1.9mV/V~2.1mV/V的比率信号。故障判断的简单方法为:将简易比率信号发生器接入仪表背面的9孔D型插(建议断开串口连接),按《单位》键至指示灯点亮,按下发生器上的K1开关,此时仪表应显示一个稳定的数据,按《置零》键仪显示0或接近0的数据,抬起K1开关后,仪表在正常状态下显示数据应在1.9000mV/V~2.1000mV/V之间。
    有时会出现以下四种现象:
    ⑴接入简易发生器后在指示灯点亮状态时显示数据正常,在指示灯点亮状态时显示E1、E2或者显示数据不稳定,此现象一般为力值标定错误,应将传感器与仪表连接后重新进行标定。
    ⑵接入简易发生器后在指示灯点亮状态时显示数据正常,在相同状态时接入传感器后显示E1、E2或者mV/V显示数据不稳定,此现象一般为传感器与仪表的连线错误或传感器故障。
    ⑶接入简易发生器后在指示灯点亮时显示E1、E2或者显示数据不稳定,运行工作参数0(Pr0)时能够正常稳定显示,此时只须将此通道重新标定即可。
    ⑷接入简易发生器后在指示灯点亮时显示E1、E2或者显示数据不稳定,运行工作参数0(Pr0)时也显示E1、E2或者显示数据不稳定,此现象有可能是仪表故障,需返回维修。
